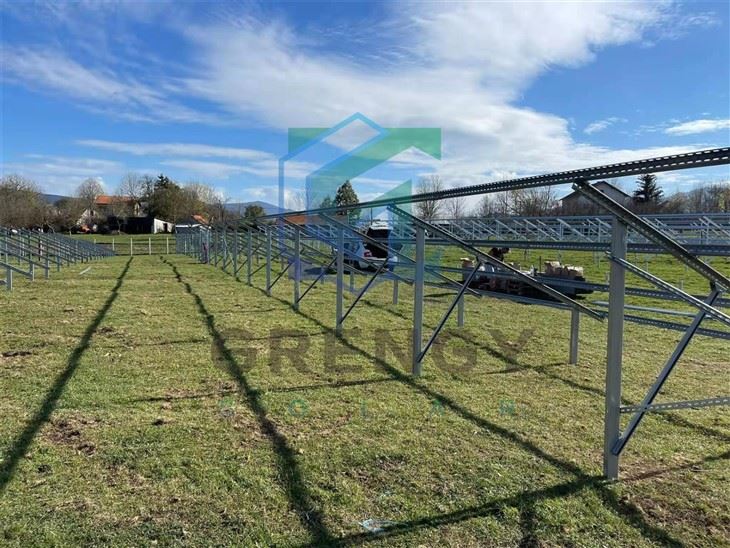

Sistemas de estanterías de paneles solares de montaje en tierra

Xiamen Grengy Photovoltaic Technology Co., Ltd

For more details, pls email:rukin@grengysolar.com



Los sistemas de estantería de paneles solares de montaje en el suelo tienen una variedad de especificaciones que son importantes para considerar para su instalación adecuada y operación eficiente. Aquí están los aspectos clave:



1. Capacidad estructural



Peso - Capacidad de carga:

El sistema de estanterías debe estar diseñado para soportar el peso de los paneles solares. Esto incluye no solo los paneles en sí sino también cualquier equipo adicional, como inversores, cajas de cruce y hardware de montaje. Por ejemplo, un panel solar de silicio cristalino típico podría pesar alrededor de 15 - 20 kilogramos por metro cuadrado. El sistema de estantería debe tener un factor de seguridad suficiente para manejar este peso sin ningún signo de deformación o falla. Un factor de seguridad de 1. 5 - 2 veces la carga real generalmente se recomienda tener en cuenta factores como la acumulación de nieve y posibles actualizaciones futuras a paneles más pesados.



Resistencia a la carga del viento:

Las especificaciones para la resistencia a la carga del viento son críticas, especialmente en áreas propensas a vientos altos o condiciones climáticas extremas. El sistema de estantería debería poder soportar la velocidad máxima del viento esperada en el área de instalación. La carga del viento se calcula en función de factores como el área del panel, la altura de la acumulación por encima del suelo y los datos locales de la velocidad del viento. Por ejemplo, en una zona costera con una velocidad de viento de diseño de 150 kilómetros por hora, el sistema de estantería debe ser diseñado para cumplir con los estándares de carga de viento relevantes como ASCE 7 (en los Estados Unidos) o Eurocode 1 (en Europa) .



Capacidad de carga de nieve:

En regiones con nevadas significativas, el sistema de estantería debe poder manejar el peso de la nieve acumulada. La capacidad de carga de nieve depende de las características de nevadas locales y del ángulo de inclinación del panel. Un ángulo de inclinación del panel más pronunciado puede ayudar a reducir la acumulación de nieve, pero la acumulación aún necesita soportar el peso de la nieve que se acumula. Las especificaciones generalmente requieren que el estante admite una cierta cantidad de nieve por metro cuadrado del área del panel, por ejemplo, hasta 70 - 100 kilogramos por metro cuadrado en regiones de nieve pesada.



2. Especificaciones de material y acabado



Composición de material:

Como se mencionó anteriormente, los materiales utilizados en el sistema de estantería, como aluminio, acero o acero galvanizado, tienen sus propias características. Las especificaciones del material deben incluir detalles como la composición de la aleación para el aluminio (p. Ej., 6061 - Aleación de aluminio T6 conocida por su buena resistencia y resistencia a la corrosión) o el grado de acero (por ejemplo, ASTM A36 para acero al carbono). Estos detalles aseguran la calidad y el rendimiento del material durante la vida útil de la instalación.



Acabado superficial:

Para materiales resistentes a la corrosión como el aluminio y el acero galvanizado, las especificaciones de acabado superficial son importantes. Para el aluminio, puede implicar un acabado anodizado para mejorar aún más la resistencia a la corrosión y proporcionar una apariencia más duradera y estéticamente agradable. El acero galvanizado debe tener un grosor uniforme de recubrimiento de zinc para garantizar una protección de corrosión adecuada. El grosor de recubrimiento generalmente se especifica en micrómetros (μm), con un rango típico de 40 - 80 μm para una buena resistencia a la corrosión.



3. Especificaciones geométricas y espaciales



Ángulo de inclinación del panel:

El ángulo de inclinación de los paneles solares en relación con el suelo es una especificación crucial. Por lo general, se determina en función de la latitud del sitio de instalación para optimizar la captura de la luz solar durante todo el año. En general, el ángulo de inclinación puede variar de 0 grado (para un panel montado en plano) a 90 grados (para un panel montado en vertical). Para una instalación típica de residencial o comercial en las latitudes medias, un ángulo de inclinación entre 30 grados - 45 a menudo se usa para maximizar la producción de energía. El sistema de estantería debe permitir un ajuste fácil del ángulo de inclinación del panel durante la instalación y potencialmente en el futuro si es necesario.



Espaciado de hileras:

La distancia entre hileras de paneles solares se especifica para evitar el sombreado. Depende de la altura de los paneles y la latitud del sitio de instalación. El objetivo es garantizar que los paneles en la fila de atrás no se sientan sombreados por los paneles en la primera fila durante los momentos del día en que el sol está en su ángulo más bajo (generalmente alrededor del amanecer y el atardecer). Una regla general es tener un espacio de fila que sea al menos 1. 5 - 2 veces la altura de los paneles para minimizar las pérdidas de sombreado.



Dimensiones generales:

La longitud y el ancho del sistema de estantería de montaje en el suelo están determinados por el número y el tamaño de los paneles solares que se instalarán. Las especificaciones deben incluir las dimensiones máximas y mínimas a las que se puede extender o ajustar el sistema. Esto permite flexibilidad en el diseño del sistema, ya sea una instalación a pequeña escala para una casa unifamiliar o una granja solar a gran escala con miles de paneles.



4. Especificaciones eléctricas y de compatibilidad



Disposiciones de base:

El sistema de estantería debe tener una conexión a tierra adecuada para garantizar la seguridad y proteger contra fallas eléctricas. Las especificaciones de conexión a tierra incluyen el tipo y el tamaño de los conductores de conexión a tierra, la ubicación de los puntos de conexión a tierra en la cremallera y los métodos de conexión al sistema de conexión a tierra de la red eléctrica. Por ejemplo, los conductores de conexión a tierra pueden necesitar estar de cobre con un área mínima de sección transversal para cumplir con los requisitos locales del código eléctrico.



Compatibilidad con paneles y hardware de montaje:

El sistema de estantería debe ser compatible con una amplia gama de paneles solares y hardware de montaje. Las especificaciones detallan los tipos de marcos de panel que puede soportar (p. Ej., Paneles enmarcados o sin marco), el tamaño y el espacio de los agujeros de montaje, y los mecanismos de sujeción utilizados para unir los paneles. Esto asegura que se puedan instalar diferentes paneles de fabricantes en el sistema de estanterías sin ningún problema.
